板框视镜
板框视镜用于石油、化工、化纤、医药、食品等工业出产装置中 ，,能随时观察液体、气体、蒸汽等介质的流动反映情况 ，是保险正常出产不成短缺的附件。板视视镜装置于压力容器、真空容器、罐体、反映器、过滤器、沸腾床等罐体和密关容器上 ，在接受与容器一样压力、温度前提下观察容器内部情况。
免费询价
24幼时征询热线021-51085858
邮箱shjx@shjx.com
- 产品详情
板框视镜用于石油、化工、化纤、医药、食品等工业出产装置中 ，,能随时观察液体、气体、蒸汽等介质的流动反映情况 ，是保险正常出产不成短缺的附件。
板视视镜装置于压力容器、真空容器、罐体、反映器、过滤器、沸腾床等罐体和密关容器上 ，在接受与容器一样压力、温度前提下观察容器内部情况。详见HG/T 21588~21592-95。

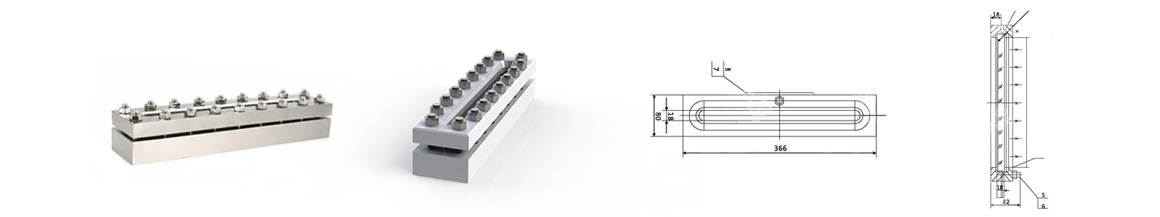

产品结构
产品技术参数
| 型号Model | SG-BK型 | 螺帽螺栓Bolt/Nut | 20#、304、316、316L |
| 规格Size | 定造 | 法兰尺度Flange Standard | HG、GB、SH、HGJ、JB、ANSI、JIS |
| 壳体材质Body Materials | 20# PP 304 玻璃钢 | 环境温度 Ambient Temper | 0℃～250℃ |
| 允许急温度 Allow mutate | ≤60℃ | 造作检测尺度 Manufacture inspection | 国标 |
| 玻璃材质 Elment | 钢化硼硅/石英玻璃 | 衔接大局 Jonit type | 法兰衔接 对焊衔接 螺纹衔接 |
| 密封垫片Gasket Seal | 丁腈橡胶 聚四氟 金属垫片 石墨垫片 | ||
[壳体材质]：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟、塑料（PP、PVC等）。
[视窗材质]：硼硅玻璃、石英玻璃。
[工作温度]：硼硅玻璃的最高允许温度为280℃ ， 温度的急剧变动领域为230℃至20O℃。石英玻璃的最高允许温度为800℃ ，温度的急剧变动领域为550℃至20℃。
[操作压力]： 硼硅玻璃：0.6~1.0Mpa。石英玻璃：0.6~2.5Mpa。
[密封圈材质]：聚四氟乙烯、丁腈橡胶、石墨等。
[法兰尺度]：GB、HG、SH、HGJ、JB、ANSL、JIS等尺度。（用户指定 ，请注明压力等级）
装置守护
1、视镜装置：焊接法兰盘必须清洁并且没有危险 ，经专业人员进行操作。
2、视镜镜片装置：确信视镜座平坦光滑 ，镜片与视镜座之间的密封垫装置平坦 ，密封垫没有危险并且不粘油脂。在紧固螺钉前确信视镜座与盖子装置正确 ，而后慢慢紧固螺钉。
3、铰接或螺纹衔接的视镜装置在工作前要确信密封垫装置优良。如有必要 ，可对螺栓进行沉新紧固。确信视孔与视镜孔之间的密封垫装置正确 ，衔接法兰没有危险 ，并调整好衔接螺钉。不仅要确信与视镜镜片衔接的元件密封优良 ，还要确信视镜与焊接法兰之间的密封均优良 ，并确保容器内的压力不超过额定的压力。
4、装置后不能对视镜有其它的附加压力 ，不然会造成视镜受力不均匀 ，导致视镜玻璃分裂。
订货须知
订货时须确定以下参数：①口径； ②工作压力； ③材质；④法兰尺度； ⑤介质；⑥操作压力；以便给您提供相宜的产品。
