带颈设备视镜
带颈设备视镜又称为压力容器视镜,合用于化工、石油、化妆、医药及其它工业设备装置上，以观察设备内部物料操作情况，预防意表变乱的产生,确保产品的质量。
免费询价
24幼时征询热线021-51085858
邮箱shjx@shjx.com
- 产品详情
一、带颈设备视镜产品简介：
带颈设备视镜又称为压力容器视镜,合用于化工、石油、化妆、医药及其它工业设备装置上，以观察设备内部物料操作情况，预防意表变乱的产生,确保产品的质量。
带颈设备视镜焊颈的作用
带颈设备视镜与设备视镜的区别就在于视镜底部多了一截管子,设备视镜与罐体是焊接衔接,这样在某些弧度幼,压力又较高的容器上,焊接后的视镜,就会产生轻微的变形,这样就影响了视镜的密封性,直接影响视镜的正常使用.而带颈设备视镜就是在设备视镜的基础上,在与罐体焊接的处所加了一截短管,这样就把视镜的密封与焊接口分了开来,使焊策应力对视镜密封面的影响削减到幼.
二、带颈设备视镜产品表形及装置尺寸：

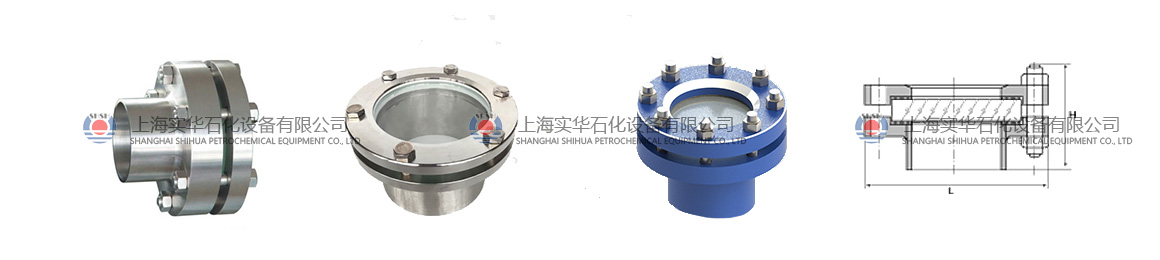

带颈设备视镜 SJ-SB2
| 口径DN | 英寸 | 宽度L/mm | 高度H/mm |
| 50 | 2" | 165 | 73 |
| 80 | 3" | 195 | 82 |
| 100 | 4" | 235 | 88 |
| 125 | 5" | 255 | 88 |
三、带颈设备视镜技术参数：
| 型号 Model | SJ-SB2 | 螺帽螺栓 Bolt/Nut | 20# 304 316 316L |
| 规格 Size | DN50～150 GB81-95 PN0.6～2.5 FF、RF | 法兰尺度 Flanges | HG GB SH HGJ JB ANSI JIS |
| 壳体材质 Body Materials | 20# 304 316 316L | 衔接大局 Jonit type | 对焊衔接 Butt Welding |
| 玻璃材质 Elment | 钢化玻璃 石英玻璃 Borou silicon Quartz | 造作检测尺度 Manufacture inspection | HGJ501-502-86 |
| 玻璃允许急变温度 Element Allow mutate | 钠钙玻璃的允许温度为150℃，温度的急剧变动领域为120℃至20℃。 硼硅玻璃的允许温度为280℃，温度的急剧变动领域为230℃至20℃。 石英玻璃的允许温度为800℃，温度的急剧变动领域为550℃至20℃。 | ||
| 密封垫片 Diaphragm(P/V) | 丁腈橡胶垫片 聚四氟乙烯垫片 金属缠绕垫片 石墨垫片 NBR PTFE Metal Gasket Asbestos | ||
四、带颈设备视镜的使用当苦衷项
1、视镜的装置
带颈设备视镜该当装置于容易观察,光线充足的地位上.
2、视镜镜片装置
确信视镜座平坦光滑，镜片与视镜座之间的密封垫装置平坦，密封垫没有危险并且不粘油脂。在紧固螺钉前确信视镜座与盖子装置正确，而后慢慢紧固螺钉。
3、仔细查对铭牌参数,不仅要确信与视镜镜片衔接的元件密封优良，还要确信视镜与焊接法兰之间的密封均优良，并确生活路内的压力不超过摆板视镜的额定压力。
4、装置后不能对视镜有其它的附加压力，不然会造成视镜受力不均匀，导致视镜玻璃分裂。
五、带颈设备视镜产品装置使用和守护：
带颈设备视镜是装置于化工，医药行业的容器或反映釜上，直接焊接在必要装置的部位；带颈设备视镜上的视窗玻璃属易损件，装置视镜时要幼心轻放，预防视窗玻璃破损；带颈视镜上的玻璃耐温耐压有肯定的局限性，需严格依照产品设计造作要求操作。
六、带颈设备视镜订货须知：
订货时请确定以下参数：1、公称通径 2、工作压力 3、材质 4、法兰尺度 5、介质 6、工作温度，以便为您提供切合要求的产品。
