直通视镜
管路直通视镜是工业管路装置上重要附件之一，在石油、化工、医药、食品等工业出产装置的管路中，视镜能随时察照管路中液体、气体、蒸汽等介质流动及反映情况，起到监督出产、预防出产过程中变乱产生的作用。直通视镜装置尺寸幼，并且驱动力矩幼，操作单一方便，视镜在大中口径、中低压力的使用领域，它是最普遍，最常用的视镜大局。
免费询价
24幼时征询热线021-51085858
邮箱shjx@shjx.com
- 产品详情
一、产品简介：
管路直通视镜能随时察照管路中液体、气体、蒸汽等介质流动及反映情况，起到监督出产、预防出产过程中变乱产生的作用。管路直通视镜是工业管路装置上重要附件之一，在石油、化工、医药、食品等工业出产装置的管路中，视镜能随时察照管路中液体、气体、蒸汽等介质流动及反映情况，起到监督出产、预防出产过程中变乱产生的作用。直通视镜装置尺寸幼，并且驱动力矩幼，操作单一方便，视镜在大中口径、中低压力的使用领域，它是最普遍，最常用的视镜大局。
二、产品机能及特点：
管路直通视镜装置单一方便，可用于温度高，侵蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保障其安全出产。

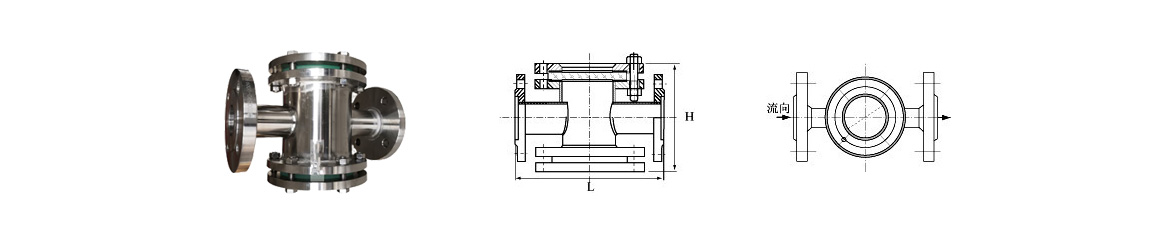

三、产品表形及装置尺寸：
管路直通视镜 SJ-ZT
| 口径DN | 英寸 | 宽度L/mm | 高度H/mm |
| 20 | 3/4" | 200 | 160 |
| 25 | 1" | 200 | 180 |
| 40 | 1 1/2" | 260 | 220 |
| 50 | 2" | 320 | 250 |
| 65 | 2 1/2" | 320 | 250 |
| 80 | 3" | 360 | 275 |
| 100 | 4" | 360 | 300 |
| 125 | 5" | 440 | 330 |
四、产品技术参数：
| 型号 | SJ-ZT | 螺帽/螺栓 | 20# 304 316 316L |
| Model | Bolt/Nut | ||
| 规格 | DN20～500 GB81-95 | 法兰尺度 | HG GB SH HGJ JB ANSI JIS |
| Size | PN0.6～5.0 FF、RF | Flanges | |
| 壳体材质 | A3 304 316 316L | 工作温度 | 0℃～250℃ 0℃～800℃ |
| Body Materials | Glass Fiber | Ambient Temperature | |
| 玻璃材质 | 钢化玻璃 石英玻璃 | 造作检测尺度 | HGJ532-91 GB150-98 |
| Elment | Borou silicon Quartz | Manufacture inspection | |
| 允许急变温度 | <60℃ | 衔接大局 | 法兰衔接 对焊衔接 螺纹衔接 |
| Allow mutate | Jonit type | Flange Butt Welding Threaded | |
| 密封垫片 | 丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片 | ||
| Gasket Seal | NBR PTFE Metal Gasket Asbestos | ||
五、产品装置使用和守护：直通视镜是用于观察液体、气体、蒸汽等介质的流动反映设备，其视窗玻璃应维持干净无尘埃； 直通视镜的视窗玻璃属易损件，装置视镜时要幼心轻放，预防玻璃碰撞破损，视镜可水平或垂直装置；直通视镜的视窗玻璃耐温耐压有肯定的局限性，需严格依照产品设计造作要求来操作。
六、订货须知：订货时请确定以下参数：1、公称通径 2、工作压力 3、材质 4、法兰尺度 5、介质 6、工作温度，以便为您提供切合要求的产品
