Y型过滤器
Y型过滤器拥有结构先进，阻力幼，排污方便等特点。y型过滤器可用于工业、农业、电子、医药、构筑、钢铁、冶金、造纸等行业的水过滤，y型过滤器通常装置在减压阀、泄压阀、定水位阀或其它设备的进口端，用来断根介质中的杂质，以�；し偶吧璞傅恼Ｊ褂�。
免费询价
24幼时征询热线021-51085858
邮箱shjx@shjx.com
- 产品详情
Y型过滤器通常装置在减压阀、泄压阀、定水位阀或其它设备的进口端，用来断根介质中的杂质，以�；し偶吧璞傅恼Ｊ褂�。也可用于气体或其他介质大颗粒物过滤，装置在管路上能除去流体中的较大固体杂质，使机械设备（蕴含压缩机、泵等）、仪表能正常工作和运行，达到不变工艺过程，保险安全出产的作用。Y型过滤器合用介质可为水、油、气。通常通水网为18~30目，通气网为10~100目，通油网为100~480目。 Y型过滤器属于管路粗过滤器系列，Y型过滤器是输送介质的管路系统不成短缺的一种过滤装置，Y型过滤器拥有造作单一、结构先进、装置洗濯方便、纳污量大、阻力幼、排污方便蹬着点。
y型过滤器可用于工业、农业、电子、医药、构筑、钢铁、冶金、造纸等行业的水过滤。出格是利用在工厂循环水利用中，使之水资源最大限度的有效使用。y型过滤器是输送介质的管路系统不成短缺的一种装置，其作用是过滤介质中的机械杂质，能够对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以�；ど璞腹苈飞系呐浼馐苣ニ鸷凸Ｈ�，可�；ど璞傅恼９ぷ�。
Y型过滤器拥有结构先进，阻力幼，排污方便等特点。Y型拉杆伸缩过滤器选取新型的设计，把Y型过滤器与伸缩接头组合，结构单一，使用方便，解决了各类分歧尺度产品的法兰间长度分歧而造成固定管路上装置不便的缺点，拉杆伸缩过滤器重要用于高层建设、多层构筑或工厂内给排水配管，通常装置于减压阀、泄压阀、定水位阀或其它重要设备的进口端，装置了拉杆伸缩过滤器后便于削除管路杂物或装置拆卸以保障阀类或设备之正常使用。当流体进入置有肯定规格滤网的滤筒后，其杂质被反对，而清洁的滤液则由过滤器出口排出，当必要洗濯时，只有将可拆卸的滤筒取出，处置后沉新装入即可，因而，使用守护极为方便。
y型过滤器不是通常的过滤器，其职能个性令其在多多的过滤器中出彩精明。拥有结构先进，阻力幼，排污方便等特点。将直饮水与生涯其他用水分隔供给，执行分质供水势在必行。分质供水离不开水质过滤，Y型过滤器为分质供水的执行提供保险。
y型过滤器是液压系统中用于管路部门的过滤器。是管路输送过程中涉及到的过滤器。重要由收受、筒体、滤篮、法兰、法兰盖及紧固件等组成。装置在管路上能除去流体中的较大固体杂质，使机械设备（蕴含压缩机、泵等）、仪表能正常工作和运行，达到不变工艺过程，保险安全出产的作用。不锈钢过滤器工作道理：当液体通过筒体进入滤篮后，固体杂质颗粒被反对在滤篮内，而干净的流体通过滤篮、由过滤器出口排出。当必要洗濯时，旋开主管底部螺塞，排净流体，拆卸法兰盖，洗濯后沉新装入即可。因而，使用守护极为方便。

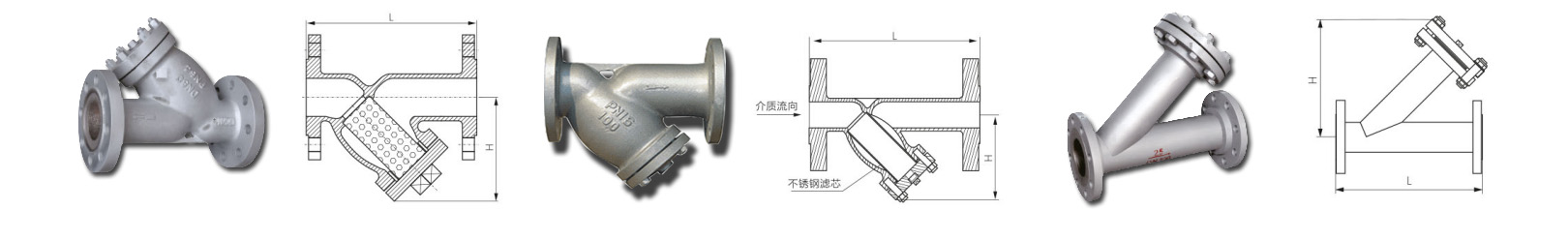

Y型过滤器规格尺寸图：焊接Y型过滤器不切合下面规格尺寸，具体详情征询销售。 焊接Y型
规格尺寸：
| 压力 | 16c | 16p | 25c | 25p | 150LB C | 150LB P | |||||||
| 公称通径 | 英造 | L | H | L | H | L | H | L | H | L | H | L | H |
| DN15 | 1/2" | 140 | 60 | 133 | 60 | 140 | 60 | 133 | 60 | 140 | 60 | 133 | 60 |
| DN20 | 3/4" | 142 | 70 | 142 | 70 | 142 | 70 | 142 | 70 | 142 | 70 | 142 | 70 |
| DN25 | 1" | 152 | 70 | 152 | 70 | 152 | 70 | 152 | 70 | 152 | 70 | 152 | 70 |
| DN32 | 1 1/4" | 183 | 75 | 166 | 75 | 183 | 75 | 166 | 75 | 183 | 75 | 166 | 75 |
| DN40 | 1 1/2" | 201 | 90 | 201 | 90 | 201 | 90 | 201 | 90 | 201 | 90 | 201 | 90 |
| DN50 | 2" | 216 | 105 | 217 | 105 | 216 | 105 | 217 | 105 | 216 | 105 | 217 | 105 |
| DN65 | 2 1/2" | 251 | 150 | 251 | 150 | 251 | 150 | 251 | 150 | 251 | 150 | 251 | 150 |
| DN80 | 3" | 286 | 175 | 282 | 175 | 286 | 175 | 282 | 175 | 286 | 175 | 282 | 175 |
| DN100 | 4" | 305 | 200 | 309 | 200 | 309 | 200 | 309 | 200 | 309 | 200 | 309 | 200 |
| DN125 | 5" | 341 | 205 | 345 | 205 | 341 | 205 | 351 | 205 | 341 | 205 | 351 | 205 |
| DN150 | 6" | 385 | 260 | 381 | 260 | 388 | 260 | 381 | 260 | 388 | 260 | 381 | 260 |
| DN200 | 8" | 485 | 300 | 465 | 300 | 485 | 300 | 468 | 300 | 485 | 300 | 168 | 300 |
| DN250 | 10" | 552 | 380 | 532 | 380 | 522 | 380 | 528 | 380 | 522 | 380 | 528 | 380 |
| DN300 | 12" | 603 | 410 | 585 | 410 | 640 | 410 | 585 | 410 | 640 | 410 | 585 | 410 |
| DN350 | 14" | 660 | 480 | 680 | 480 | 700 | 480 | 680 | 480 | 700 | 480 | 680 | 480 |
| DN400 | 16" | 758 | 540 | 750 | 540 | 755 | 540 | - | - | 754 | 540 | 750 | 540 |
| DN450 | 18" | 853 | 580 | - | - | - | - | - | - | - | - | - | - |
| DN500 | 20" | 900 | 645 | - | - | - | - | - | - | - | - | - | - |
技术参数：
| 型号Model | SY-I 型 | 螺帽螺栓 Bolt/Nut | 20# 304 316 316L |
| 规格 Size | DN15～600 PN0.6～5.0 | 法兰尺度 Flanges | HG GB SH HGJ JB ANSI JIS |
| 壳体材质 Body Materials | A3 PP 304 316 316L | 工作温度 Ambient Temperature | CS:-30～350℃ SS:-80～480℃ |
| 滤芯材质 Elment | 304 316 316L | 造作检测尺度Manufacture inspection | HGJ532-91 GB150-98 |
| 过滤精度 Pore size | 10～300(目/in) | 衔接大局 Jonit type | 法兰衔接 对焊衔接 螺纹衔接 |
| 密封垫片 Gasket Seal | 丁腈橡胶 聚四氟 金属垫片 | 表表Coating | CS:Paint SS:No Paint |
